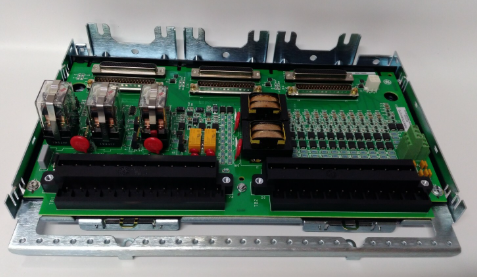

IS230TNTRH1C (IS200TTURH1CFD) هي لوحة فصل رئيسية خاصة بالتوربينات، طورتها شركة GE. وهي جزء من نظام التحكم Mark VI.

يبدأ تدفق الإشارة بمستشعر متصل بوحدة طرفية في وحدة إدخال/إخراج. تُركّب لوحة الطرفية على الخزانة، وهي متوفرة بنوعين أساسيين: وحدات على شكل حرف T ووحدات على شكل حرف S. عادةً ما تُوزّع وحدات على شكل حرف T المداخل على ثلاث حزم إدخال/إخراج منفصلة. تحتوي على كتلتي طرفية حاجزتين قابلتين للإزالة، كل منهما بـ 24 نقطة. تقبل كل نقطة سلكين بقطر 3.0 مم2 (#12، AWG) مع عزل 300 فولت لكل نقطة، وعروات مجرفة أو حلقية. كما تُوفّر مشابك تثبيت لتوصيل الأسلاك العارية. تبلغ المسافة بين البراغي 9.53 مم (0.375 بوصة) كحد أدنى، من المنتصف إلى المنتصف. عادةً ما تُركّب وحدات على شكل حرف T على السطح، ولكن يُمكن أيضًا تركيبها على سكة DIN. يوجد شريط حماية بجوار كل كتلة، وهو في الواقع الجانب الأيسر من القاعدة المعدنية حيث تُركّب الوحدة. تُرتَّب الوحدات العريضة والضيقة في أعمدة رأسية من الأسلاك عالية ومنخفضة المستوى، ويمكن الوصول إليها من مداخل الكابلات العلوية والسفلية. ومن أمثلة الوحدات العريضة وحدة تحتوي على مرحلات مغناطيسية مع دوائر مدمجة لمحركات الملف اللولبي.
